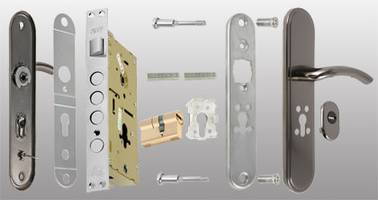

Комплекс защиты стальных дверей « Щит 2» является изделием 2-го поколения и предназначена для защиты цилиндров «Антибампинг» в дверях Форпост.

Основное назначение изделия - максимальная защита от криминального вскрытия двери. Наиболее часто применяемые методы вскрывания замков делятся на два основных типа - с разрушающим воздействием и с не разрушающим воздействием. Для защиты от неразрушающих методов воздействия разработан уникальный цилиндр «Антибампинг» в конструкции которого использован ряд технических новшеств.

А вот обеспечивать защиту от разрушения, и признана новая система. В ее идеологию заложены принципы пассивной и активной защиты.

1.1. Вырывание или выбивание цилиндра .
1.1.1. Нанесение ударов в фронтальной плоскости с целью выбивания цилиндра во внутрь помещения. От данного воздействия защищает толщина металла броненакладки, усилитель фурнитуры и дополнительная металлическая пластина в замковом кармане двери.
1.1.2 Нанесение ударов в вертикальной плоскости обтекаемость броненакладки не позволит инструменту передавать максимальное усилие на элемент. Попросту говоря, будет соскальзывать. Три шпильки обеспечивают эффективное крепление фурнитуры.
1.1.3 Вырывание цилиндра и срывание его с помощью свертыша.
1.2. Срыв фурнитуры для переламывания цилиндра. Для защиты фурнитуры, использованы стальные усилители с ребрами жесткости, стальные шпильки, втулки и винты.
1.3. Высверливание цилиндра. Основная защита в использовании толстых и каленых металлов.
1.4. Высверливание крепления фурнитуры.
Основой защиты от данного метода является конструкция крепежных втулок, внутри которой запрессованы каленые шарики, призванные затруднять продвижение сверла. Максимальный диаметр шпильки, требует больше усилий для сверления.
1.5. Дополнительная защита от продувания. Специально разработанная новая форма резиновой прокладки в купе с пластиковым колпачком позволяет исключить продув вдоль цилиндра.

2. Конструктивные элементы.

2.1. Броненакладка защиты цилиндра – имеет обтекаемый корпус, выполненный из легированной стали толщиной 6 мм. Она оборудована четырьмя увеличенными крепежными элементами. Позволяющими надежно фиксировать, при помощи внутренней 3 мм бронепластины и 5 мм винтов, в корпусе фурнитуры.
В центральной части броненакладка снабжена защитным сегментом, перекрывающим доступ к плагу цилиндра. Вращающийся сегмент изготовлен из закаленной стали, толщиной 4 мм.
2.2. Наружная декоративная накладка – выполнена из 1,5 мм стали с анодированным покрытием цвета графит металлик. Накладка крепится к усилителю фурнитуры при помощи 4 винтов броненакладки и гайкой М10 , позволяющих перераспределять нагрузки при попытках срыва.
2.3. Усилитель фурнитуры. Изготовлен из 3,5 мм листовой стали, имеющий по периметру ребро жесткости. Для крепления предусмотрены 3 запрессованные втулки под две шпильки М8 и одну М6.
2.4. Крепежные втулки. Имеют ограничители для фиксации в усилителе, что препятствует вырыванию. В центральной части шпильки запрессованы стальные коленные шарики, препятствующие высверливанию.
2.5 Наружная ручка. Изготовлена путем порошкового литья, имеет ребра жесткости, препятствующие облому ручки. Оборудована системой подсветки цилиндра Masterliqht. К корпусу фурнитуры ручка закреплена стопорной шайбой. Возвратное движение обеспечивается пружиной. Для уменьшении люфта и мягкости хода имеет 2 шайбы стальную и фторопластовую.
2.6 Внутренняя усилительная пластина выполнена из листовой стали толщиной 2мм, имеет 4 ребра жесткости которые одновременно являются посадочными местами под резиновый уплотнитель, и выполняют функцию гровера предотвращающую раскручивание крепежей фурнитуры.
2.7 Комплект крепежных шпилек и дополнительных втулок, предназначены для фиксации фурнитуры на дверном полотне, шпильки имеют диаметр 8 мм. Втулки диаметр 10 мм и шлицы под ключ на 14, что позволяет максимально упроститить процедуру сборки фурнитуры.
2.8 Внутренняя декоративная накладка изготовлена аналогично наружной, отличается декоративной защитой цилиндра. Фиксируется двумя винтами с крестообразным шлицом диаметром 8 мм. И снабжена ручкой аналогичной наружной только без подсветки.
2.9 Резиновые уплотнители предназначены для исключения проскальзывания фурнитуры по лаковым поверхностям и обеспечения герметизации двери. Форма внешнего резинового уплотнителя и дополнительный колпачок позволяет исключить продув вдоль цилиндра.
